SKU: PI50+D1400-050

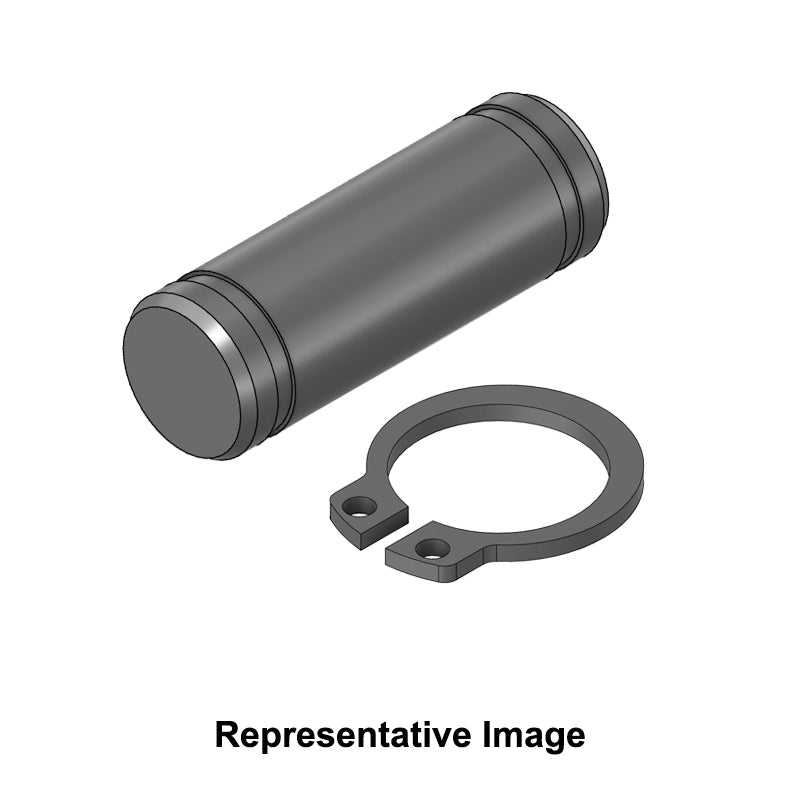

Chiavette PI50 Steel Clevis Pin and Circlip 50x117.3mm - Allow 7-10 Days

Chiavette PI50 Steel Clevis Pin and Circlip 50x117.3mm - Allow 7-10 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Clevis Pin
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=PI50+Pin>PI50</a>
d1 50mm
l 117.3mm (+0.5mm)
d2 47mm
l1 100mm (+0.2mm)
z 2mm
m 2.15mm
Weight 1.72kg
--- Circlip
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=D1400-050+Circlip>D1400-050</a>
Shaft Size 50mm
Circlip Thickness s 2mm
Thickness Tol. -0.07mm
Unstressed diameter d3 45.8mm
Unstressed diameter tol +0.39/-0.90mm
Lug a 6.9mm
Beam b 5.1mm
d5 2.5mm
Groove Diameter 47mm
Groove Tolerance -0.25mm
Minimum groove width 2.15mm
Groove depth 1.50 mm
Weight 0.0102kg
