SKU: PI30+D1400-030

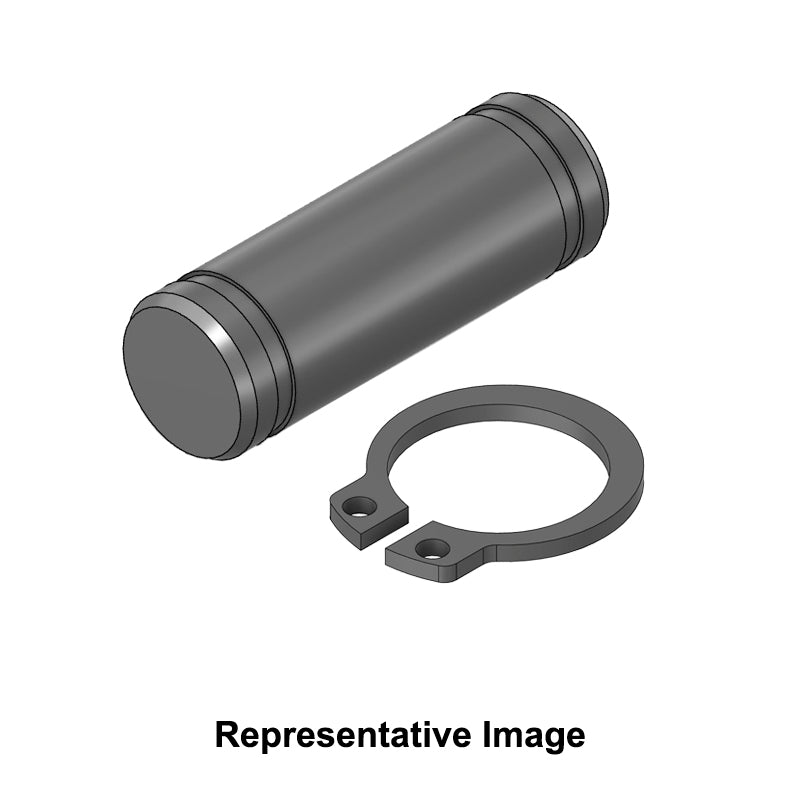

Chiavette PI30 Steel Clevis Pin and Circlip 30x65mm - Allow 7-10 Days

Chiavette PI30 Steel Clevis Pin and Circlip 30x65mm - Allow 7-10 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Clevis Pin
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=PI30+Pin>PI30</a>
d1 30mm
l 65mm (+0.5mm)
d2 28.6mm
l1 55.5mm (+0.2mm)
z 1mm
m 1.6mm
Weight 0.35kg
--- Circlip
No. <a href=advanced_search_result.php?sort=2a&search_in_description=1&keywords=D1400-030+Circlip>D1400-030</a>
Shaft Size 30mm
Circlip Thickness s 1.5mm
Thickness Tol. -0.06mm
Unstressed diameter d3 27.9mm
Unstressed diameter tol +0.21/-0.42mm
Lug a 5mm
Beam b 3.5mm
d5 2mm
Groove Diameter 28.6mm
Groove Tolerance -0.21mm
Minimum groove width 1.6mm
Groove depth 0.7mm
Weight 0.00332kg
