SKU: CM-UCT328D1-NTN

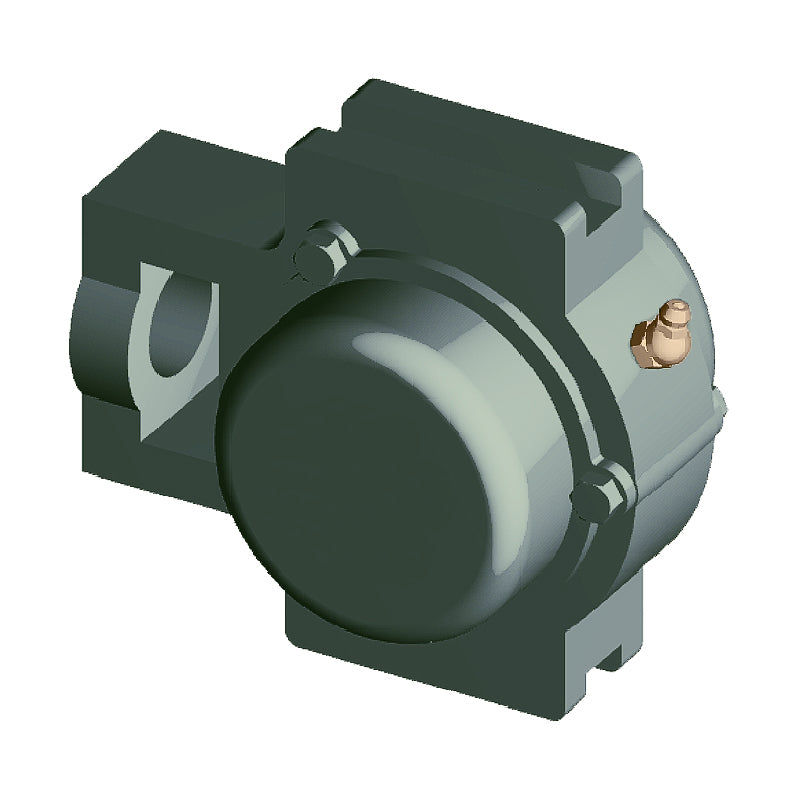

NTN CM-UCT328D1 Metric Cast Iron Take Up Unit with 140mm Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

NTN CM-UCT328D1 Metric Cast Iron Take Up Unit with 140mm Bore Bearing Unit with Cast Iron Cover - Closed Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 140mm
N<sub>1</sub> 70mm
L<sub>2</sub> 52mm
H<sub>2</sub> 230mm
N<sub>2</sub> 160mm
N 80mm
L<sub>3</sub> 255mm
A<sub>1</sub> 50mm
H<sub>1</sub> 380mm
H 415mm
L 515mm
A<sub>2</sub> 100mm
A 155mm
r 200mm
L<sub>1</sub> 315mm
B 145mm
S 59mm
t<sub>2</sub> 21mm
L<sub>4</sub> 519mm
A<sub>5</sub> 235mm
--- Load rating
Dynamic load C<sub>r</sub> 280 kN
Static load C<sub>0r</sub> 246 kN
Fatigue load limit C<sub>u</sub> 13 kN
--- Unit information
Mass 106 kg
