SKU: C-UCT320-315D1-NTN

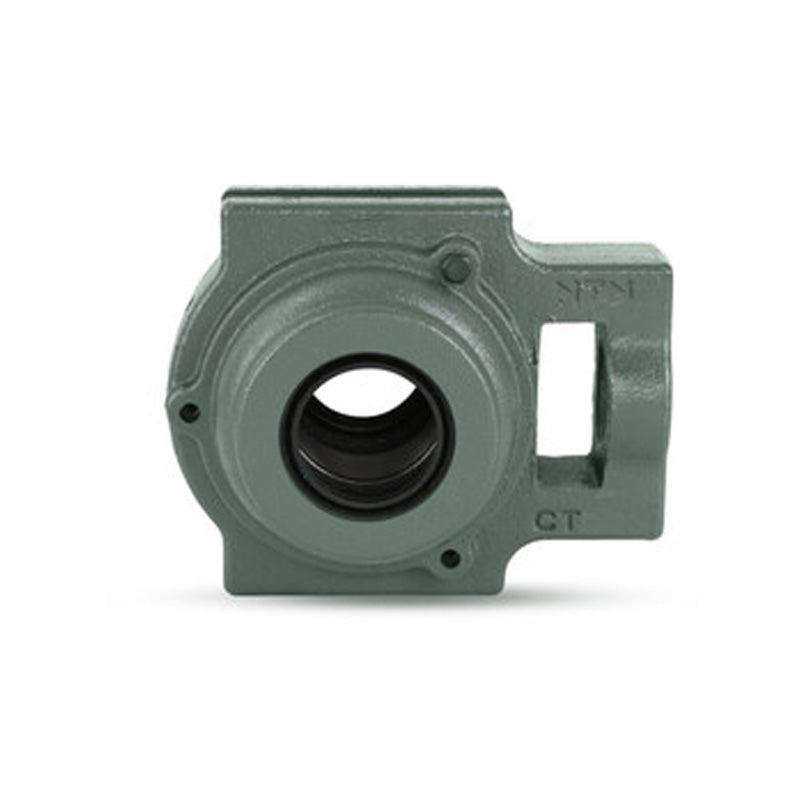

NTN C-UCT320-315D1 Imperial Cast Iron Take Up Unit with 3-15/16 inch Bore Bearing Unit with Cast Iron Cover - Open Version - Allow 2-3 Days

NTN C-UCT320-315D1 Imperial Cast Iron Take Up Unit with 3-15/16 inch Bore Bearing Unit with Cast Iron Cover - Open Version - Allow 2-3 Days

Out of stock


Return policy

90-Days Free Returns

Learn More

Low cost shipping

International Delivery

Learn More
Description
Technical
--- Dimensions
Shaft diameter 3-15/16 inch
N<sub>1</sub> 1-7/8 inch
L<sub>2</sub> 1-11/32 inch
H<sub>2</sub> 6-7/8 inch
N<sub>2</sub> 4-17/32 inch
N 2-5/16 inch
L<sub>3</sub> 7-7/8 inch
A<sub>1</sub> 1.378 inch
H<sub>1</sub> 10-15/64 inch
H 11-13/32 inch
L 13-19/32 inch
A<sub>2</sub> 2-15/16 inch
A 4-23/32 inch
r 5-5/16 inch
L<sub>1</sub> 8-9/32 inch
B 4.252 inch
S 1.654 inch
L<sub>4</sub> 13-25/32 inch
A<sub>5</sub> 7-15/32 inch
--- Load rating
Dynamic load C<sub>r</sub> 192 kN
Static load C<sub>0r</sub> 141 kN
Fatigue load limit C<sub>u</sub> 8.75 kN
--- Unit information
Mass 84 lbs
